G-подібний дротяний лоток Magic® 125 FT

Арт. № 6005526 | EAN 4012195686415

6005526 / G-GRM 125 75 FT
3000 mm
75 mm
125 mm
3,9 mm
61 cm²
ні
Опис продукту
Опис продукту
Дротяний лоток G-подібної форми зі з’єднаних точковим зварюванням сталевих дротів, з різною висотою та шириною бортів.

Безпосередній настінний і стельовий монтаж. Інформація про навантаження для різних типів укладок доступна за запитом.


Затухання магнітного поля від впливу екрана 15 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

Безгвинтовий з’єднувач так
Відстань опору1,0 м 0,6 kN/m
Відстань опору1,5 м 0,35 kN/m
Відстань опору2,0 м 0,3 kN/m
Відстань опору2,5 м 0,25 kN/m
Вбудована перегородка без
Висота 4,92 in
Висота 125 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 2,4219 кг CO₂e / 1 Метр
Довжина 3000 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 61 cm²
Корисний перетин 6100 mm²
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Перетин дроту 3,9 mm
Покриття гарячецинкований

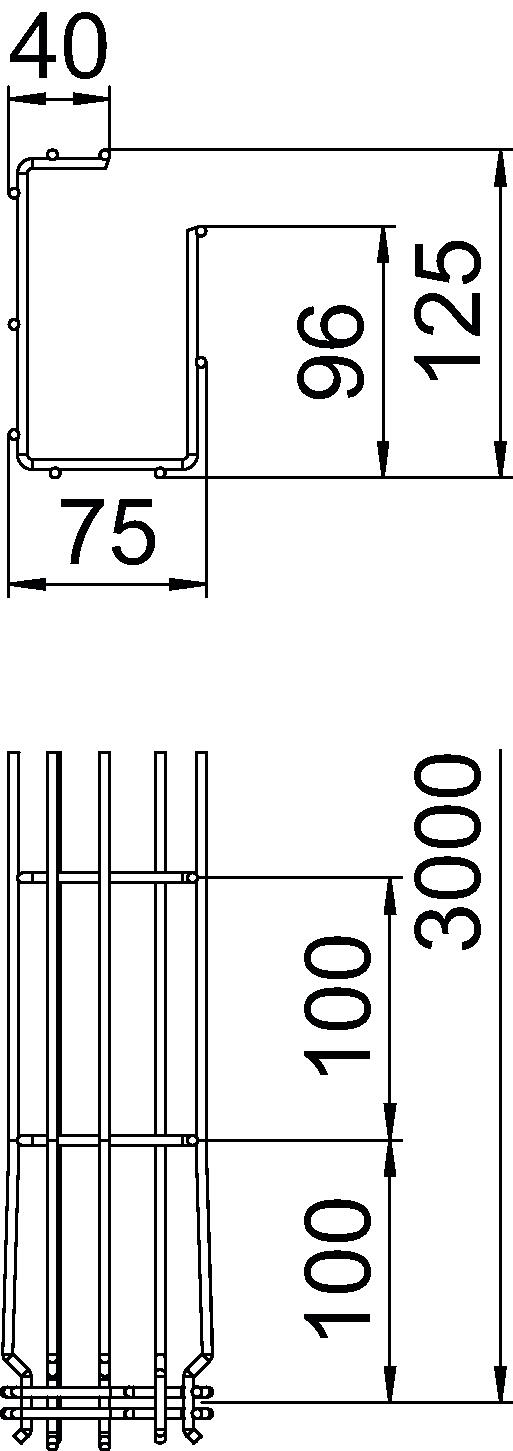

Розмір 125x75x3000
Розмір A 96 mm
Розмір B 75 mm
Розмір C 38 mm
Розмір H 125 mm
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Форма профілю G-подібна форма
Ширина 2,95 in
Ширина 75 mm
Усі типи

Усі типи

Тип Довжина Ширина Висота Перетин дроту Корисний перетин Збереження функцій Арт. № Кількість мін. тов. од.
G-GRM 125 75 FT 3000 mm 75 mm 125 mm 3,9 mm 61 cm² ні 6005526
3 м
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
З’єднувач стиків FT З’єднувач стиків FT GSV 34 FT 6016634
20 Штука
Настінне та підлогове кріплення FT Настінне та підлогове кріплення FT WB GR FT 6017160
20 Штука
