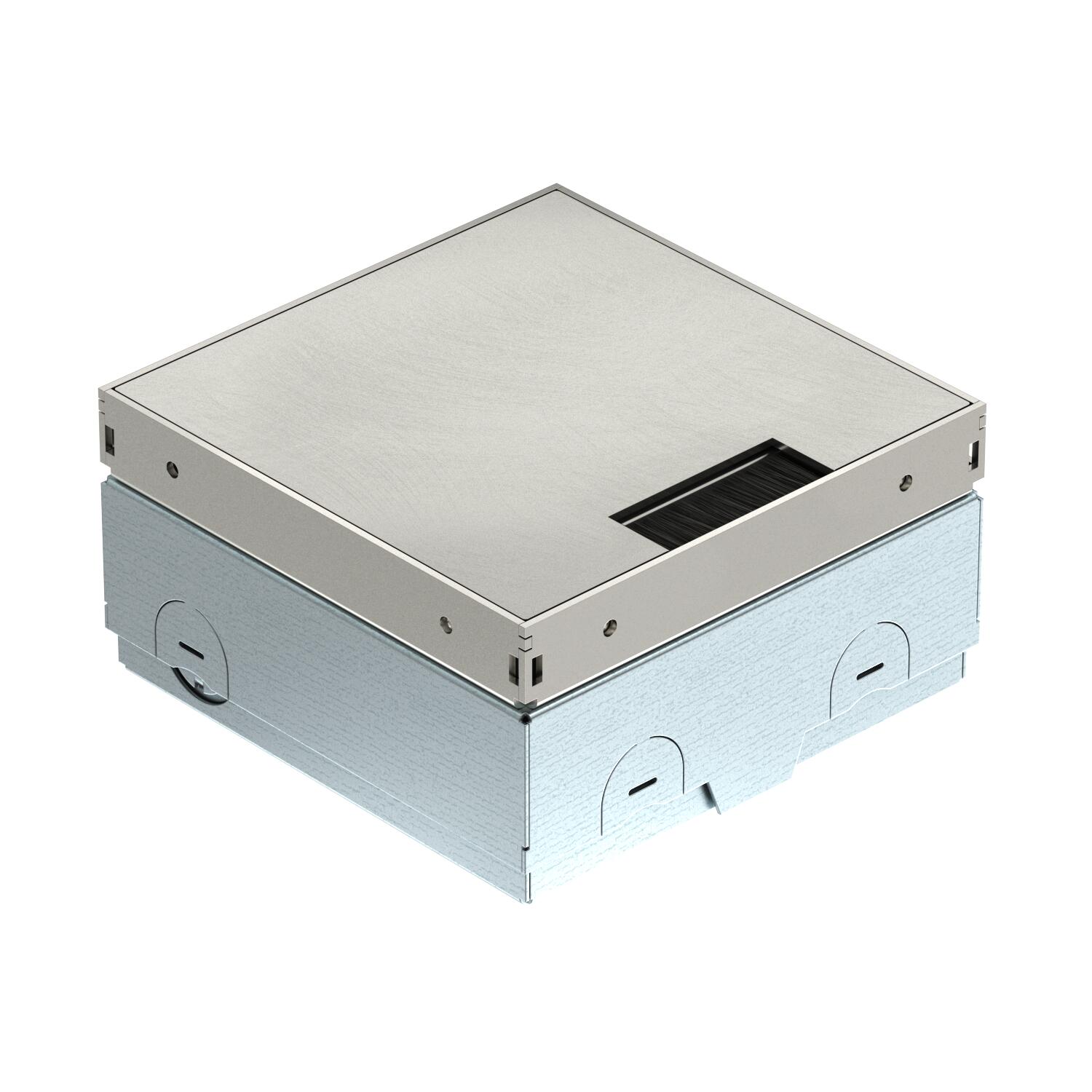

Floor socket UDHOME-ONE, with brush outlet, without floor covering recess, unequipped, stainless steel

Арт. № 7368356 | EAN 4012197366865

7368356 / UDHOME-ONE BN
Декоративна плита
Опис продукту
Опис продукту
Square floor socket for the use in dry-cleaned system and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to the upper edge of the floor covering with 4 height-adjustment supports. The minimum installation depth is 75 mm, the height-adjustment range is +30 mm. Frame and stainless steel cover visible in the floor covering. Cover with decorative plate and brush outlet for routing cables. The load capacity of 15 kN is only guaranteed in the unused state. Empty housing for one Modul 45® installation device and one data socket. Closed with a blind plate when delivered.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

IK-код ступеню захисту IK10
астосування, коли не використовується 6.101.1 Сухий тип прибирання
Вертикальне навантаження, велика площа до 15000 Н
Вертикальне навантаження, невелика площа до 3000 Н
Висота 75 mm
Довжина 140 mm
Довжина, зовнішній розмір 140 mm
Довжина, монтажний розмір 144 mm
Дозволи VDE
З поглибленням для підлогового покриття ні
Застосування при використанні 6.101.1 Сухий тип прибирання
Кількість введень 6
Кількість пристроїв, які можна встановити 2
Комплектація Порожні корпуси
Конструкція квадратний
Конструкція кришки Декоративна плита
Мін. висота монолітної підлоги 75 mm
Мін. висота підлоги 75 mm
Мін. зона згладжування 75 mm
Макс. висота монолітної підлоги 105 mm
Макс. висота підлоги 105 mm
Макс. зона згладжування 105 mm
Матеріал Нержавіюча сталь 1.4301
Можливість встановлення ущільнювача ні
Номінальний розмір монтажних основ 2
Підлоговий люк ні
Підходить для вологого прибирання ні
Підходить для встановлення в підлогу так
Підходить для встановлення в фальш-підлогу так
Підходить для зовнішнього використання ні
Підходить для підлогового каналу під стяжкою ні
Підходить для суцільного підлогового каналу під стяжкою ні
Покриття чистий, додатково оброблений
Посилена конструкція ні
Прибирання підлоги сухий
Розмір 140x140x75
Розмір h 75 mm
Ступінь захисту (IP) при використанні IP20
Ступінь захисту (IP), коли не використовується IP40
Сумістне з підлоговими каналами ні
Супорт для монтажних коробок ні
Тип кабельного вводу Щіткова планка
Установча глибина 75 mm
Ширина 140 mm
Ширина, зовнішній розмір 140 mm
Ширина, монтажний розмір 144 mm
Усі типи

Усі типи

Тип Конструкція кришки Арт. № Кількість мін. тов. од.
UDHOME-ONE BN Декоративна плита 7368356
1 Штука
