Дротяний лоток GR-Magic® 55 FT

Арт. № 6001415 | EAN 4012195430940

3000 mm
55 mm
Опис продукту
Опис продукту
Дротяний лоток зі з’єднувачем із висотою борту 55 мм.
Затухання магнітного поля від впливу екрана без кришки 15 дБ, із кришкою – 25 дБ.

Детальну інформацію про класифікацію UL можна знайти у відповідному сертифікаті.


  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Клас збереження функціональності E30
  • Клас вогнестійкості E 60
  • Клас збереження функціональності E90
Технічні дані

Технічні дані

Безгвинтовий з’єднувач так
Відстань опору1,0 м 0,35 kN/m
Відстань опору1,5 м 0,2 kN/m
Відстань опору2,0 м 0,1 kN/m
Відстань опору2,5 м 0,1 kN/m
Вбудована перегородка без
Висота 2,17 in
Висота 55 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 1,4751 кг CO₂e / 1 Метр
Довжина 3000 mm
Захист від пожежі Підтримка функції кабельної опорної конструкції
Збереження функцій так
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 16 cm²
Корисний перетин 1600 mm²
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Перетин дроту 3,9 mm
Покриття гарячецинкований
Розмір 55x50x3000
Розмір B 52 mm
Розмір H 58 mm
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Форма профілю U-подібна форма
Ширина 1,97 in
Ширина 50 mm

Технічні дані

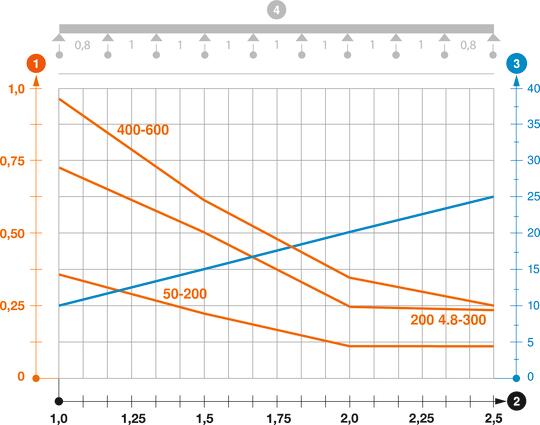

Діаграма навантаження дротяного лотка GR-Magic тип GRM 55

Діаграма навантаження дротяного лотка GR-Magic тип GRM 55
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Перетин дроту Корисний перетин Збереження функцій Арт. № Кількість мін. тов. од.
GRM 55 50 FT 3000 mm 50 mm 55 mm 3,9 mm 16 cm² так 6001415
3 м
GRM 55 100 FT 3000 mm 100 mm 55 mm 3,9 mm 40 cm² так 6001416
3 м
GRM 55 150 FT 3000 mm 150 mm 55 mm 3,9 mm 63 cm² так 6001418
3 м
GRM 55 200 FT 3000 mm 200 mm 55 mm 3,9 mm 87 cm² так 6001420
3 м
GRM 55 300 FT 3000 mm 300 mm 55 mm 4,8 mm 129 cm² так 6001424
3 м
GRM 55 400 FT 3000 mm 400 mm 55 mm 4,8 mm 175 cm² так 6001428
3 м
GRM 55 500 FT 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ні 6001432
3 м
GRM 55 600 FT 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ні 6001436
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка для дротяного лотка, на фіксаторах FT Кришка для дротяного лотка, на фіксаторах FT DGRR 50 FT 6001820
3 м
Кутовий з’єднувач FT Кутовий з’єднувач FT GEV 36 FT 6016723
20 Штука

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Фіксатор розділової полички лотка Фіксатор розділової полички лотка KS GR A2 6062282
30 Штука
Перегородка 45 DD Перегородка 45 DD TSG 45 DD 6062321
3 м
Відгалужувальна пластина FT Відгалужувальна пластина FT KAB GR FT 6220142
10 Штука
Адаптер кабельного лотка для тримача дроту на даху Адаптер кабельного лотка для тримача дроту на даху 165 MBG HGRM 5218886
50 Штука
