Дротяний лоток GR-Magic® 35 A2

Арт. № 6000054 | EAN 4012195650591

3000 mm
35 mm
ні
Опис продукту
Опис продукту
Дротяний лоток зі з’єднувачем у висоті стінки 35 мм.

Затухання магнітного поля від впливу екрана без кришки 15 дБ, із кришкою – 25 дБ.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Безгвинтовий з’єднувач так
Відстань опору1,0 м 0,25 kN/m
Відстань опору1,5 м 0,11 kN/m
Відстань опору2,0 м 0,1 kN/m
Вбудована перегородка без
Висота 35 mm
Висота 1 in
Вуглецевий слід CO₂ (GWP) від колиски до воріт 2,3088 кг CO₂e / 1 Метр
Довжина 3000 mm
Збереження функцій ні
Колір нержавіюча сталь
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 1750 mm²
Корисний перетин 9,4 cm²
Матеріал Нержавіюча сталь 1.4301
Нержавіюча сталь, протравлена так
Перетин дроту 3,9 mm
Покриття чистий, додатково оброблений
Розмір 35x50x3000
Розмір B 52 mm
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Форма профілю U-подібна форма
Ширина 2 in
Ширина 50 mm

Технічні дані

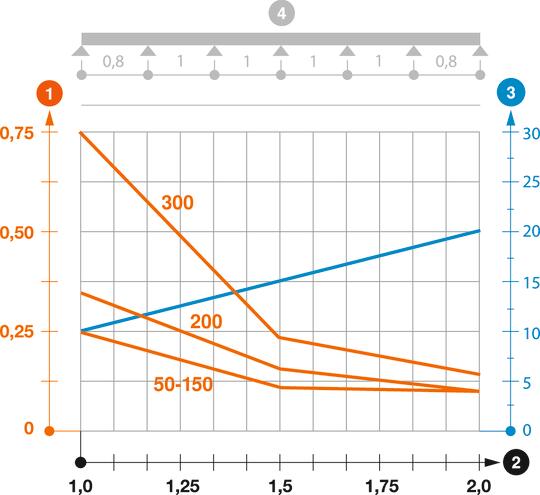

Діаграма навантаження дротяного лотка GR-Magic тип GRM 35

Діаграма навантаження дротяного лотка GR-Magic тип GRM 35
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Перетин дроту Корисний перетин Збереження функцій Арт. № Кількість мін. тов. од.
GRM 35 50 A2 3000 mm 50 mm 35 mm 3,9 mm 9,4 cm² ні 6000054
3 м
GRM 35 100 A2 3000 mm 100 mm 35 mm 3,9 mm 23 cm² ні 6000055
3 м
GRM 35 150 A2 3000 mm 150 mm 35 mm 3,9 mm 36,6 cm² ні 6000056
3 м
GRM 35 200 A2 3000 mm 200 mm 35 mm 3,9 mm 50,1 cm² ні 6000057
3 м
GRM 35 300 A2 3000 mm 300 mm 35 mm 4,8 mm 71,3 cm² ні 6000059
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка для дротяного лотка, з можливістю замикання, A2 Кришка для дротяного лотка, з можливістю замикання, A2 DGRR 50 A2 6001860
3 м
Кутовий з'єднувач дротяного лотка, V2A (нержавіюча сталь) Кутовий з'єднувач дротяного лотка, V2A (нержавіюча сталь) GEV 36 A2 6016731
20 Штука

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Перегородка 30 А2 Перегородка 30 А2 TSG 30 A2 6062052
3 м
Фіксатор розділової полички лотка Фіксатор розділової полички лотка KS GR A2 6062282
30 Штука
Спуск кабелю A2 Спуск кабелю A2 KAB GR A2 6220145
10 Штука
