Дротяний лоток GR-Magic® 105 A2

Арт. № / Тип

Довжина	3000 mm

Ширина

Висота	105 mm

Перетин дроту

Корисний перетин

Збереження функцій	ні

Опис продукту

Опис продукту

Дротяний лоток зі з’єднувачем з висотою борту 105 мм.
Затухання магнітного поля від впливу екрана без кришки 15 дБ, із кришкою – 25 дБ.

Технічні дані

Безгвинтовий з’єднувач	так
Відстань опору1,0 м	1,25 kN/m
Відстань опору1,5 м	0,85 kN/m
Відстань опору2,0 м	0,6 kN/m
Відстань опору2,5 м	0,42 kN/m
Відстань опору3,0 м	0,3 kN/m
Вбудована перегородка	без
Висота	4,13 in
Висота	105 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт	15,9728 кг CO₂e / 1 Метр
Довжина	3000 mm
Збереження функцій	ні
Колір	нержавіюча сталь
Конструкція для великих відстаней	ні
Конструкція з’єднання	вбудований з’єднувач

Корисний перетин	459 cm²
Корисний перетин	45900 mm²
Матеріал	Нержавіюча сталь 1.4301
Нержавіюча сталь, протравлена	так
Перетин дроту	4,8 mm
Покриття	чистий, додатково оброблений

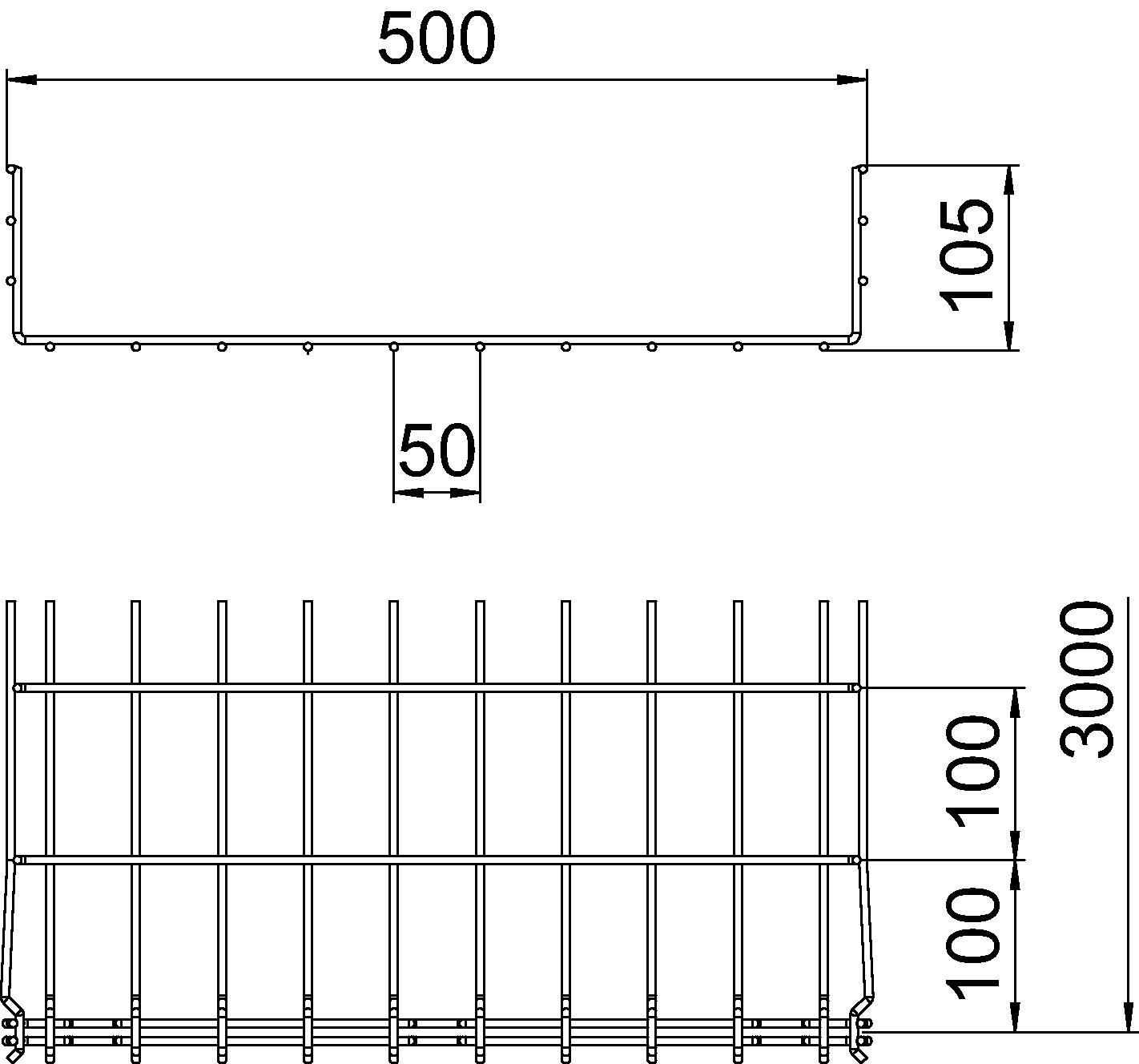

Розмір	105x500x3000
Розмір B	500 mm
Розмір H	108 mm
Тип випробування на навантаження згідно з IEC 61537	Тип II
Тип з’єднувача системи кабельних опор	Кріплення шляхом защіпування
Форма профілю	U-подібна форма
Ширина	19,69 in
Ширина	500 mm

Технічні дані

Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
Розмір підтримки у мм
Кут поперечини в мм при дозволених значеннях кН/м
Схема навантаження при випробуванні
Крива навантаження на кабельний лоток/кабельростр шириною в мм
Крива прогинання бокової стінки на кожну відстань між опорами

Усі типи

Тип	Довжина	Ширина	Висота	Перетин дроту	Корисний перетин	Збереження функцій	Арт. №	Кількість	мін. тов. од.
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ні	6002451	м	3 м
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ні	6002455	м	3 м
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ні	6002457	м	3 м
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ні	6002460	м	3 м
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ні	6002463	м	3 м
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ні	6002466	м	3 м
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ні	6002469	м	3 м

Приналежності

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка для дротяного лотка, з можливістю замикання, A2	DGRR 500 A2	6001872	м	3 м
Кутовий з'єднувач дротяного лотка, V2A (нержавіюча сталь)	GEV 36 A2	6016731	Штука	20 Штука

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка 85 A2	TSG 85 A2	6062173	м	3 м
Фіксатор розділової полички лотка	KS GR A2	6062282	Штука	30 Штука
Спуск кабелю A2	KAB GR A2	6220145	Штука	10 Штука
