Дротяний лоток GR-Magic® 105 A2

Арт. № 6002451 | EAN 4012195149620

3000 mm
105 mm
ні
Опис продукту
Опис продукту
Дротяний лоток зі з’єднувачем з висотою борту 105 мм.
Затухання магнітного поля від впливу екрана без кришки 15 дБ, із кришкою – 25 дБ.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

Безгвинтовий з’єднувач так
Відстань опору1,0 м 0,8 kN/m
Відстань опору1,5 м 0,55 kN/m
Відстань опору2,0 м 0,37 kN/m
Відстань опору2,5 м 0,27 kN/m
Відстань опору3,0 м 0,25 kN/m
Вбудована перегородка без
Висота 4,13 in
Висота 105 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 5,0002 кг CO₂e / 1 Метр
Довжина 3000 mm
Збереження функцій ні
Колір нержавіюча сталь
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 82 cm²
Корисний перетин 8200 mm²
Матеріал Нержавіюча сталь 1.4301
Нержавіюча сталь, протравлена так
Перетин дроту 3,9 mm
Покриття чистий, додатково оброблений

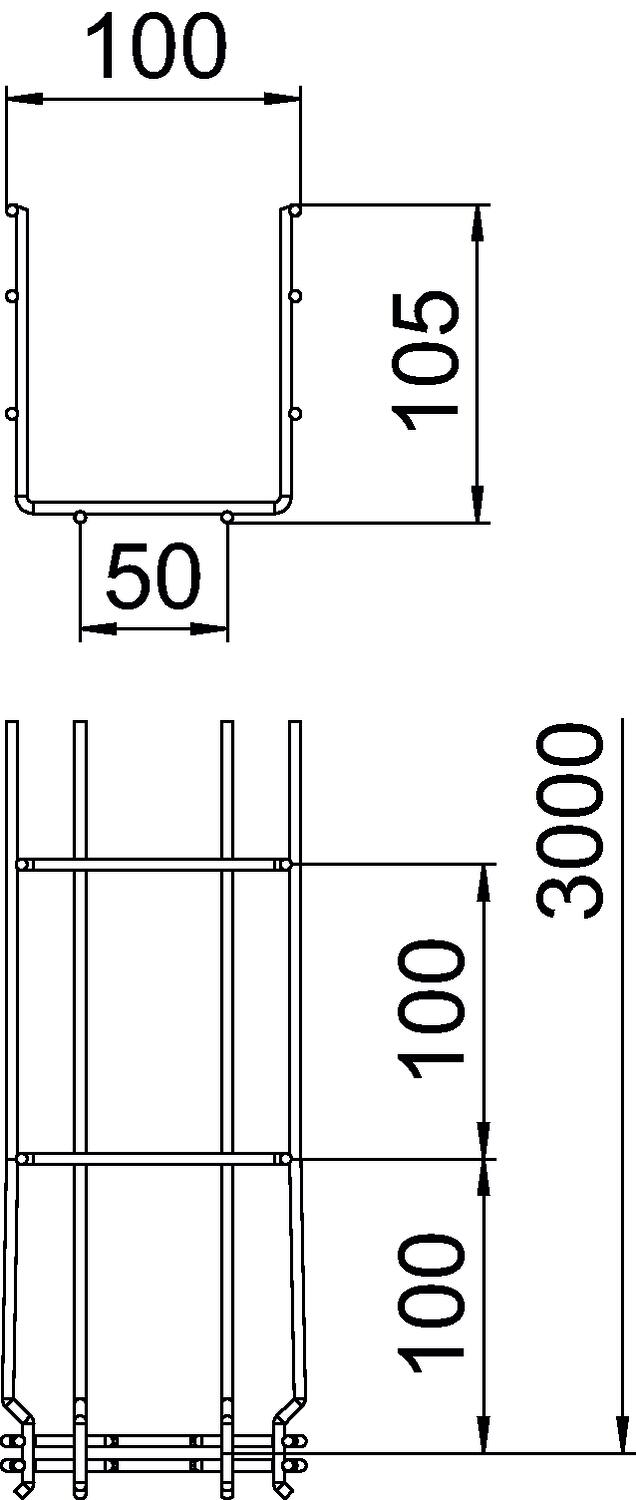

Розмір 105x100x3000
Розмір B 100 mm
Розмір H 108 mm
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Форма профілю U-подібна форма
Ширина 100 mm
Ширина 3,94 in

Технічні дані

Діаграма навантаження, дротяний лоток типу GRМ 105

Діаграма навантаження, дротяний лоток типу GRМ 105
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Перетин дроту Корисний перетин Збереження функцій Арт. № Кількість мін. тов. од.
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ні 6002451
3 м
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ні 6002455
3 м
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ні 6002457
3 м
GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ні 6002460
3 м
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ні 6002463
3 м
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ні 6002466
3 м
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ні 6002469
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка для дротяного лотка, з можливістю замикання, A2 Кришка для дротяного лотка, з можливістю замикання, A2 DGRR 100 A2 6001862
3 м
Кутовий з'єднувач дротяного лотка, V2A (нержавіюча сталь) Кутовий з'єднувач дротяного лотка, V2A (нержавіюча сталь) GEV 36 A2 6016731
20 Штука

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Перегородка 85 A2 Перегородка 85 A2 TSG 85 A2 6062173
3 м
Фіксатор розділової полички лотка Фіксатор розділової полички лотка KS GR A2 6062282
30 Штука
Спуск кабелю A2 Спуск кабелю A2 KAB GR A2 6220145
10 Штука
