Додаткова секція для встановлення GESR9, висота 40-140 мм 460 | 400 | 40 | 140 | круглий

Додаткова секція для встановлення GESR9, висота 40-140 мм

Арт. № 7424326 | EAN 4012195244004

Арт. № / Тип

Довжина	460 mm

Ширина	400 mm

Мін. висота каналів	40 mm

Макс. висота каналів	140 mm

Монтажний отвір

Опис продукту

Опис продукту

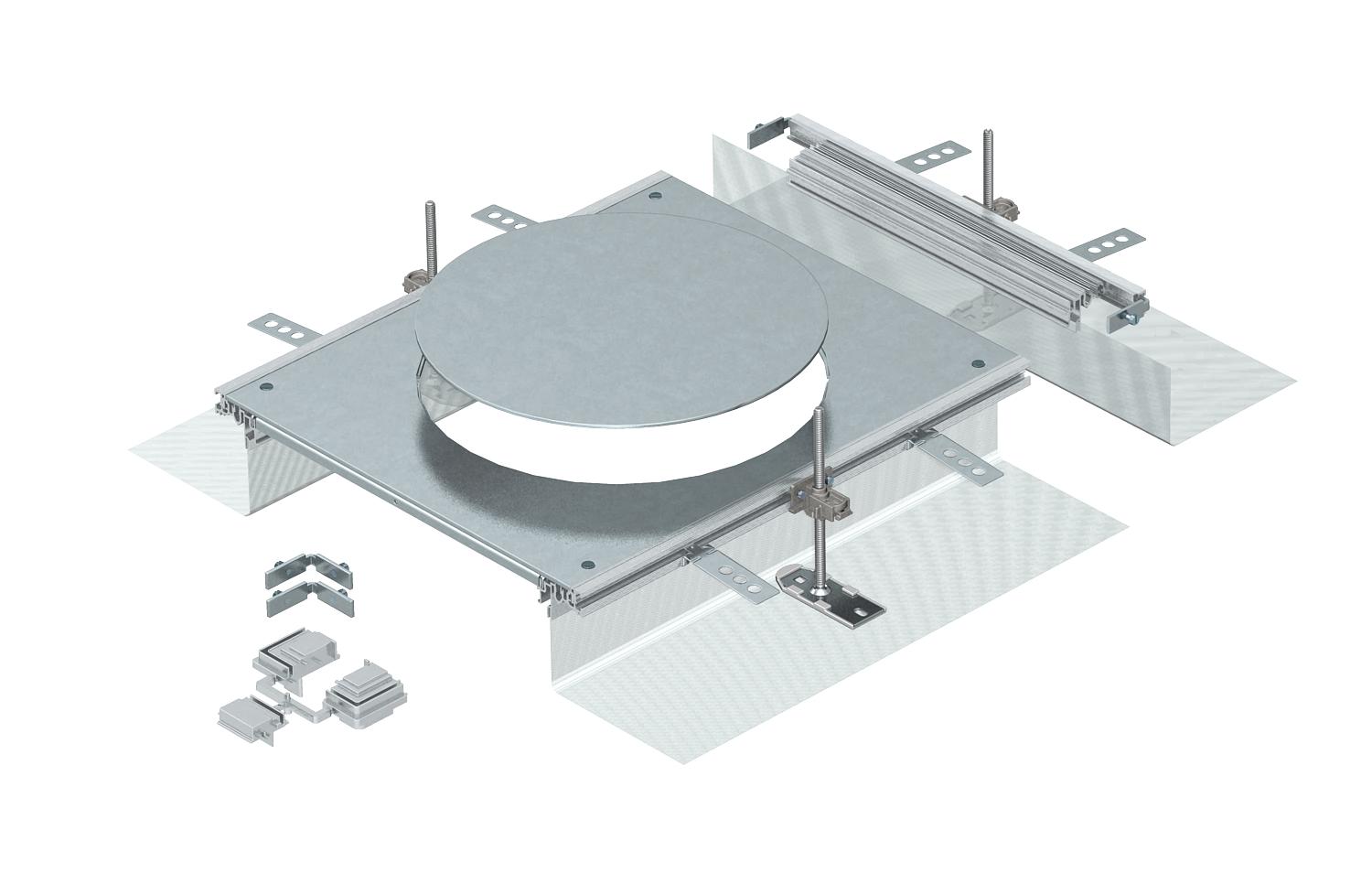

Готовий до інсталяції блок-секція підлогового кабельного каналу з кришкою для встановлення розеткового люка номінального розміру R9. Складається з бічних профілів із прикріпленими гнучкими бічними стінками з металевої тканини, контактних профілів, кришки з заглушкою монтажного отвору і торцевою заглушкою секції. В комплект поставки входять 3 монтажні кронштейни з регулюванням висоти, 3 анкера для стяжки, 1 планка-супорт для з'єднання кришки (без блоку вирівнювання) та 1 монтажний комплект для кутової гілки.

Технічні дані

Технічні дані

Блокування кріплення кришки	ні
від’єднувальний	так
Довжина	460 mm
З відкритим з'єднанням	так
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість отворів для монтажу	1
Кришка для кріпильного отвору	так
Кришки	1
Мін. висота каналів	40 mm
Мін. зона згладжування	40 mm
Мінімальна висота монолітної підлоги	40
Макс. висота каналів	140 mm
Макс. зона згладжування	140 mm
Матеріал	Сталь

Можливість встановлення ущільнювача	так
Монтажний отвір	для розеткового люку
Монтажний отвір	круглий
Монтажний отвір для підлогового боксу	ні
Номінальний розмір монтажних основ	R9
Основа для стійки	ні
Підходить для встановлення на рівні підлоги	так
Підходить для компенсатора	ні
Підходить для підлогового каналу під стяжкою	ні
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра

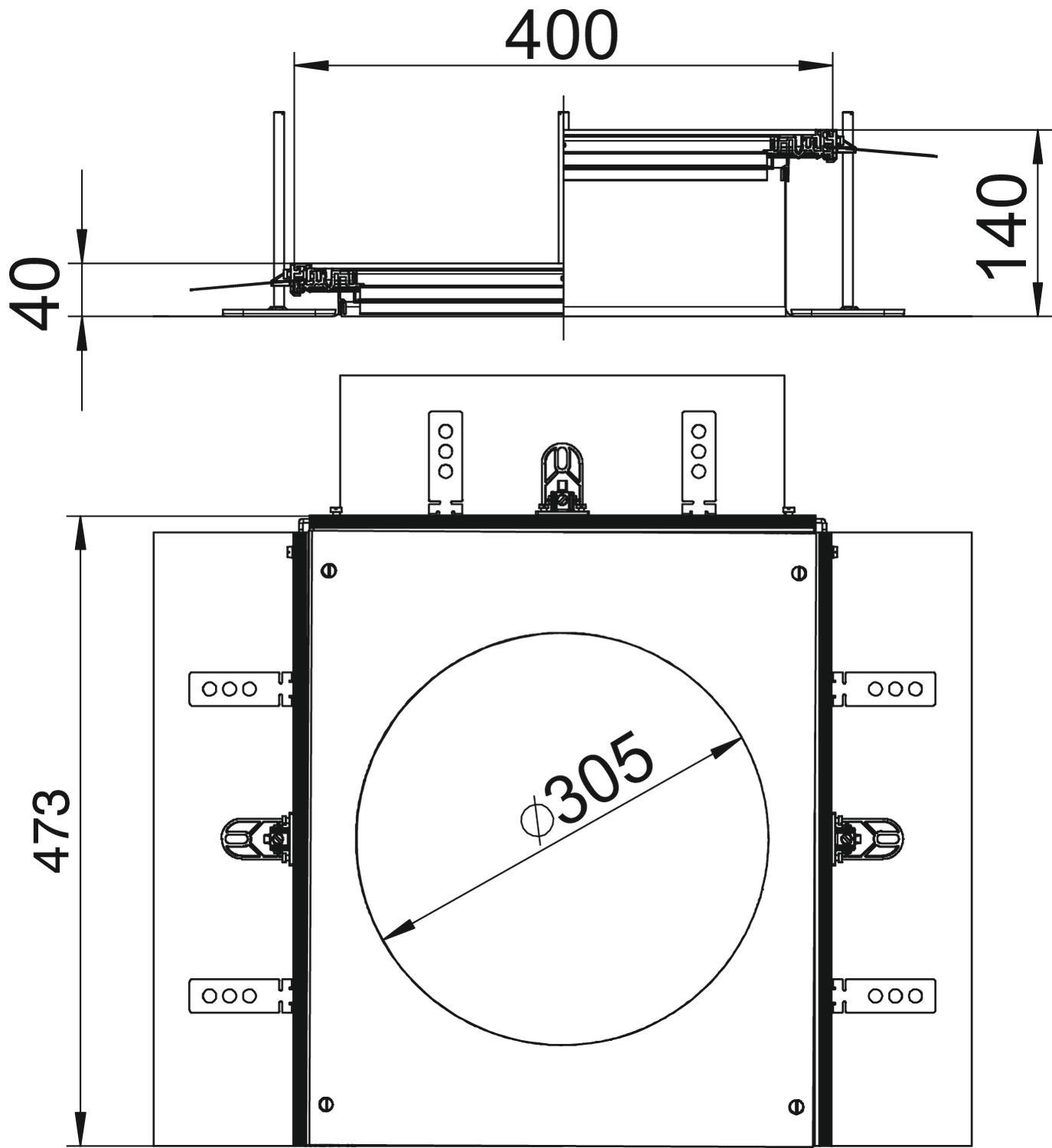

Розмір A	400 mm
Розмір d Ø	305 mm
Розмір h	40 mm
Товщина покривного матеріалу	4
Ширина	400 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Монтажний отвір	Арт. №	Кількість	мін. тов. од.
OKA-G A 40140 9	460 mm	400 mm	40 mm	140 mm	квадратний	7424324	Штука	1 Штука
OKA-G A 40140R9	460 mm	400 mm	40 mm	140 mm	круглий	7424326	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Круглий розетковий люк для висоти стяжки 55 мм	GESR9 55U V 7011	7405047	Штука	1 Штука
Круглий розетковий люк для висоти стяжки 55 мм	GESR9 55U V 9011	7405049	Штука	1 Штука
