Cable tray MKS-Magic® 60, unperforated, black

Арт. № 6062996 | EAN 4012197442217

3050 mm
60 mm
1 mm
ні
чорний; RAL 9005
Сталь
PES135 – поліефір
Опис продукту
Опис продукту
Unperforated cable tray with integrated quick fastening system. Black coated.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA

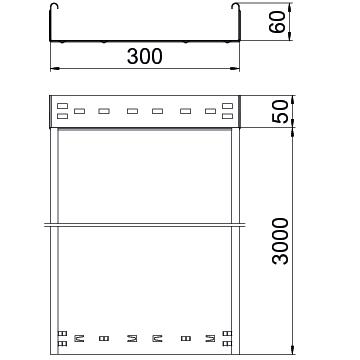

Технічні дані

Розміри

Maß W 300 mm
Бічний отвір ні
Відстань опору1,5 м 1,5 kN/m
Відстань опору1,75 м 1,25 kN/m
Відстань опору2,0 м 1 kN/m
Відстань опору2,5 м 0,5 kN/m
Висота 60 mm
Габаритний розмір 60 x 300
Довжина 3050 mm
З кришкою ні
Збереження функцій ні
Колір чорний; RAL 9005
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 178 cm²
Корисний перетин 17800 mm²
Матеріал Сталь
Монтажний отвір в підлозі ні
Нержавіюча сталь, протравлена ні
Покриття PES135 – поліефір
Робоча довжина 3000 mm
Розмір 60x300x3050
Розмір B 300 mm
схема розташування отворів NATO ні
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Товщина 1 mm
Ширина 300 mm
Усі типи

Усі типи

Тип Довжина Ширина Висота Товщина Збереження функцій Колір Матеріал Покриття Арт. № Кількість мін. тов. од.
MKSMU 610 FSK SW 3050 mm 100 mm 60 mm 1 mm ні чорний; RAL 9005 Сталь PES135 – поліефір 6062979
3 м
MKSMU 620 FSK SW 3050 mm 200 mm 60 mm 1 mm ні чорний; RAL 9005 Сталь PES135 – поліефір 6062995
3 м
MKSMU 630 FSK SW 3050 mm 300 mm 60 mm 1 mm ні чорний; RAL 9005 Сталь PES135 – поліефір 6062996
3 м
MKSMU 640 FSK SW 3050 mm 400 mm 60 mm 1 mm ні чорний; RAL 9005 Сталь PES135 – поліефір 6062997
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
90° bend 60, black 90° bend 60, black RB 90 630 FSK SW 6043264
1 Штука
Add-on tee 60, black Add-on tee 60, black RAA 630 FSK SW 7121864
1 Штука
Barrier strip 45 FSK, black Barrier strip 45 FSK, black TSG 45 FSK SW 6479451
3 м

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Straight connector 60 FSK, black Straight connector 60 FSK, black RLVK 60 FSK SW 6067097
10 Штука
Straight and angle connector 60 FSK, black Straight and angle connector 60 FSK, black RWVL 60 FSK SW 6067624
10 Штука
Adjustable connector 60 FSK, black Adjustable connector 60 FSK, black RGV 60 FSK SW 7082759
10 Штука
Wall and support bracket AW 15, black Wall and support bracket AW 15, black AW 15 31 FTK SW 6420685
1 Штука
Suspension  bracket, black Suspension bracket, black AHB 300 FTK SW 6363878
1 Штука
Centre suspension for cable tray, side height 60 mm, black Centre suspension for cable tray, side height 60 mm, black MAH 60 300 FSKSW 6358744
1 Штука
