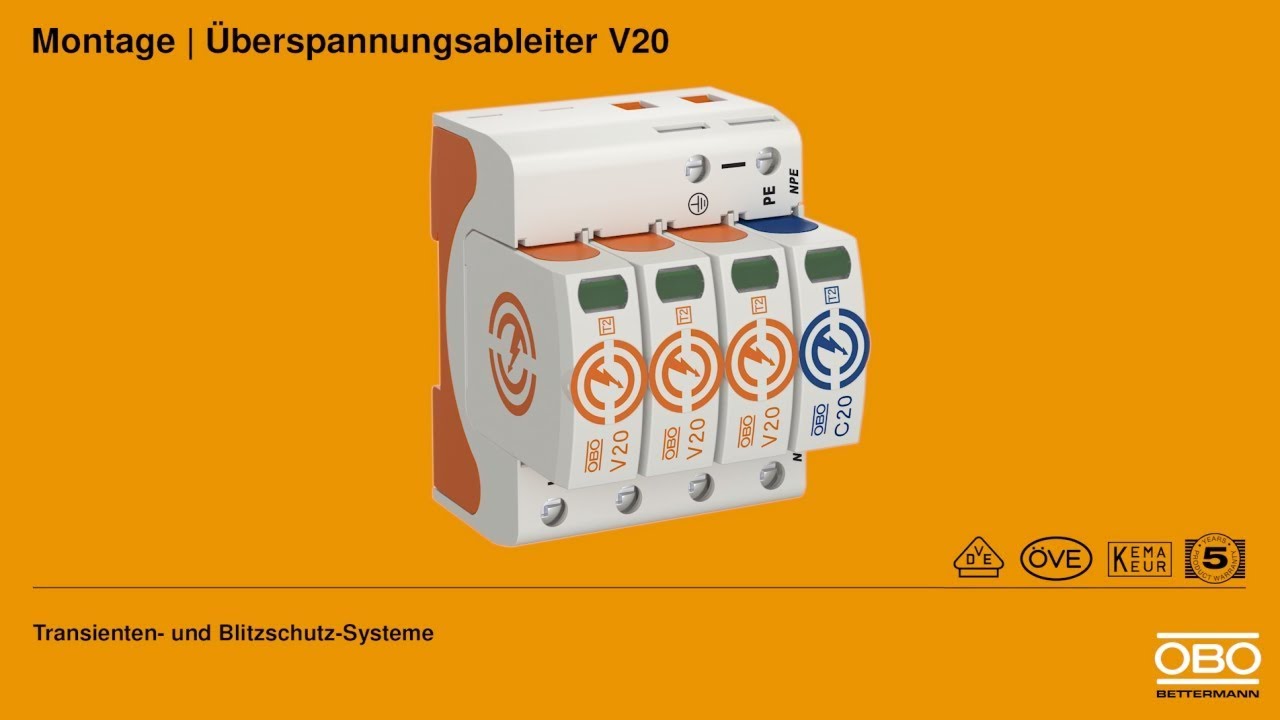

Обмежувач перенапруг з дистанційною сигналізацією V20

Арт. № 5096030 | EAN 4012195392774

5096030 / V20-C 4+FS-280A
4
280 V
IP20
Опис продукту
Опис продукту
SPD, тип 2, 280 В

• З дистанційною сигналізацією, безпотенціальний перемикаючий контакт для контролю справності
• Для захисту від перенапруг згідно VDE 0100-443 (IEC 60364-4-44)
• Витримуваний розрядний струм до 40 кА (8/20) на полюс
• З термодинамічним розчіплювачем й оптичною індикацією справності
• Високоефективні варистори

Застосування: зрівнювання потенціалів (між зонами LPZ 1 та LPZ 2) у головних і допоміжних розподільчих щитах.
* Комплект = змінна вставка та основа
  • Росія, ГОСТ, Державний комітет стандартів
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Будапешт, Угорщина
  • Underwriters Laboratories Inc., USA
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Євразійська відповідність
  • Система 230/400 В
  • Захисний прилад відповідно вимог DIN EN 61643-11 або IEC 61643-11
  • Перехід LPZ з 1 на 2
  • дистанційна сигналізація
Технічні дані

Технічні дані

SPD згідно з IEC 61643-1 клас II
Вбудований запобіжник ні
Виконання полюсів 4
Вуглецевий слід CO₂ (GWP) від колиски до воріт 1,1511 кг CO₂e / 1 Шт.
Дистанційна сигналізація так
ЗЗБ 1→2
Клас вимог згідно EN 61643-11 Тип 2
Клас випробування, тип 2 так
Конструкція 4-полярний комплектний з FS; 280 V
Конфігурація мережі TN так
Конфігурація мережі TN-C-S так
Конфігурація мережі TN-S так
Мін. перетин приєднувального проводу (тонкожильний) 25 mm²
мін. робоча температура -40 °C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 2,5 mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами) 35 mm²
Макс. захист від надструмів зі сторони мережі 125
макс. робоча температура 80 °C
Максимальна робоча напруга AC 280 V
Максимальне запобігання 125 A
Максимальний імпульсний струм витоку (8/20 мкс) 40 kA
Номінальна напруга AC (50/60 Гц) 230 V
Номінальний розрядний струм (8/20 мкс) 20 kA
Номінальний розрядний струм (8/20 мкс) [L-N] 20 kA
Продувний ні
Рівень захисту IP20
Розмір 280V
Сигналізація на прилад оптичний
Спосіб монтажу DIN рейка, 35 мм
Сумарний розрядний струм (8/20 мкс) 80 kA
Тип мережі TN
Час реагування <25 ns
Усі типи

Усі типи

Тип Виконання полюсів Максимальна робоча напруга AC Рівень захисту Арт. № Кількість мін. тов. од.
V20-C 4+FS-280A 4 280 V IP20 5096030
1 Штука
