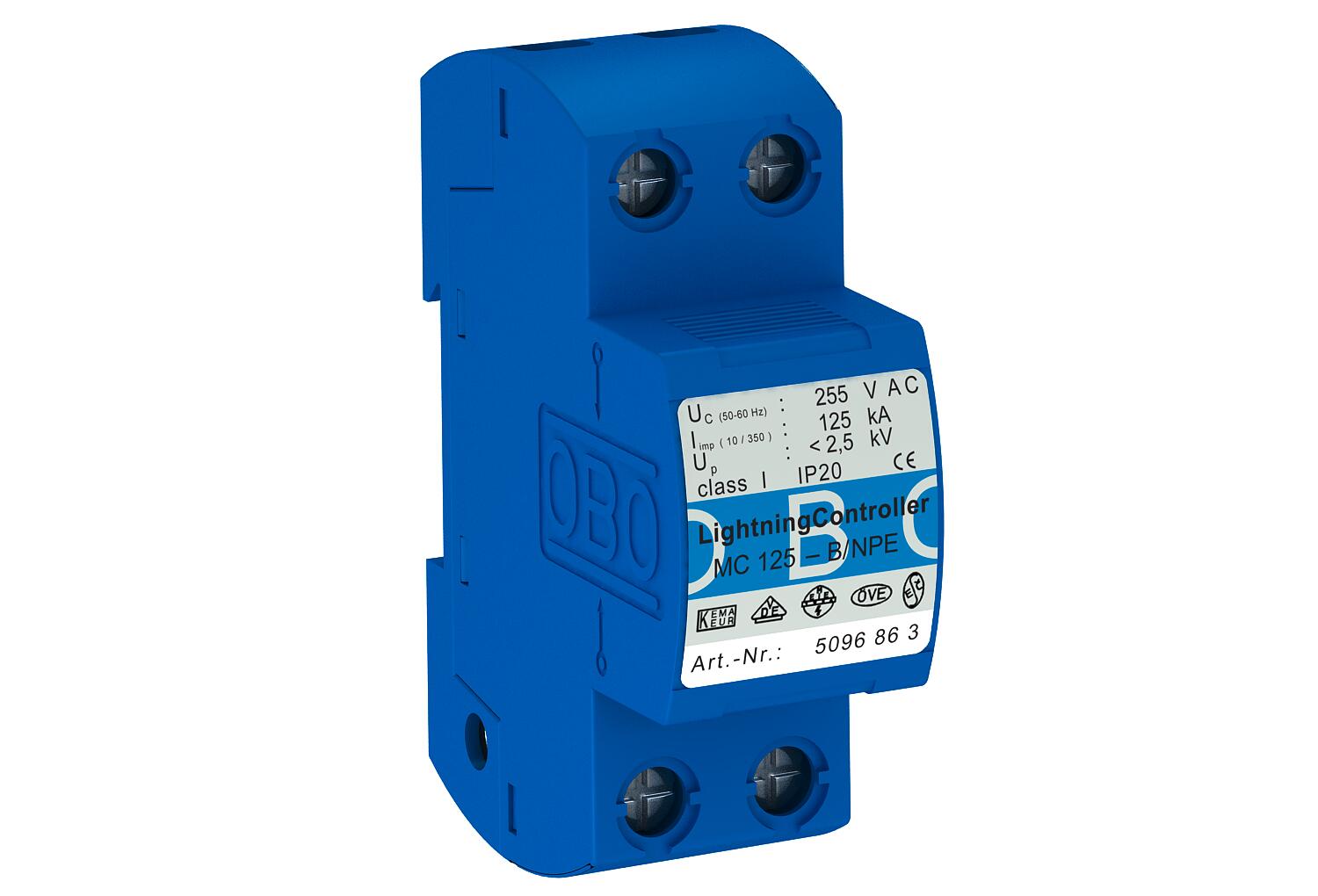

Обмежувач перенапруг, 1-полюсний, NPE

Арт. № 5096863 | EAN 4012195966449

Опис продукту
Опис продукту
Для використання в системах TN-S і TT, як іскрового розрядника між N і PE. Тип 1 (клас B) згідно IEC 61643, для зони від 0 до 1 (LPZ) відповідно до концепції зон блискавкозахисту згідно з IEC 61312-1 або DIN VDE 0185-305 частина 4.



• Відповідає VDE-AR-N 4100
• Сумарний імпульсний струм 125 kA (10/350 µs)
• з ковпачками для маркування клем підключення
• Захисний рівень <2,5 кВ
• Закритого типу для уникнення іскріння поза корпусом, можливе встановлення в стандартних розподільчих пристроях

Примітка: для координації з типом 2 довжина кабелю має бути не менше 5 м.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Будапешт, Угорщина
  • Росія, ГОСТ, Державний комітет стандартів
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Євразійська відповідність
  • Система 230/400 В
  • Захисний прилад відповідно вимог DIN EN 61643-11 або IEC 61643-11
  • Перехід LPZ з 0 на 1
Технічні дані

Технічні дані

SPD згідно з IEC 61643-1 клас I
Імпульсний струм блискавки (10/350) [загальний] 125 kA
Версія для вибухонебезпечних зон ні
Виконання полюсів N/PE
Висота 69 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 4,6271 кг CO₂e / 1 Шт.
Дистанційна сигналізація ні
Довжина 100 mm
Здатність до гасіння супроводжуючого струму (eff) [N-PE] 0,1 kA
ЗЗБ 0→1
Клас вимог згідно EN 61643-11 Тип 1
Клас випробування, тип 1 так
Конструкція 1-полярний; 255V
мін. робоча температура -40 °C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 10 mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами) 50 mm²
макс. робоча температура 85 °C
Максимальна робоча напруга AC 255 V
Номінальна напруга AC (50/60 Гц) 230 V
Продувний ні
Рівень захисту IP20
Розмір 255V
Сигналізація на прилад немає
Спосіб монтажу DIN рейка, 35 мм
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі 0 kA
Сумарний розрядний струм (8/20 мкс) 125 kA
Тип мережі Прочее
Час реагування <100 ns
Ширина 35 mm
Усі типи

Усі типи

Тип Арт. № Кількість мін. тов. од.
MC 125-B NPE 5096863
1 Штука
