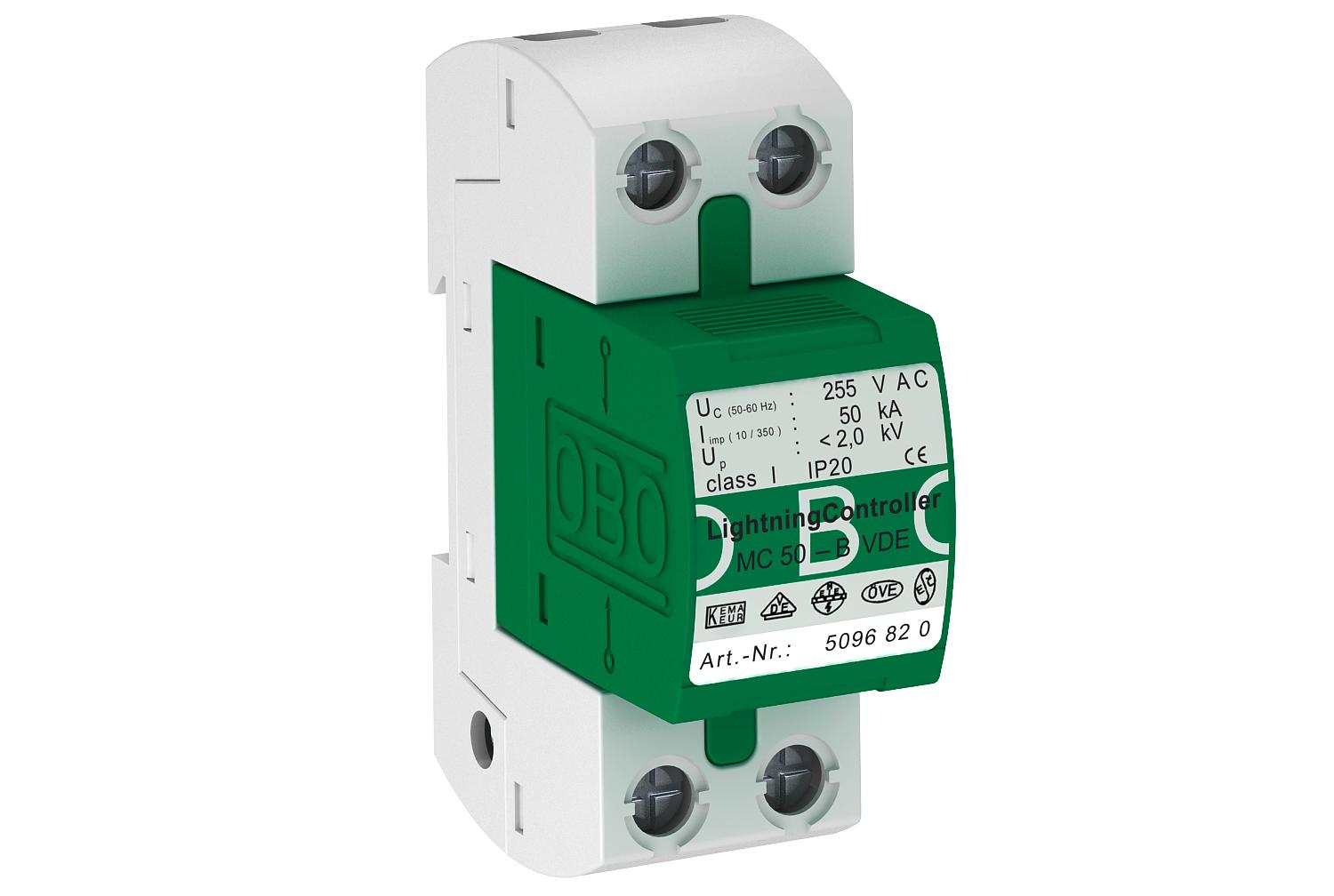

Обмежувач перенапруг, 1-полюсний

Арт. № 5096847 | EAN 4012195966388

Опис продукту
Опис продукту
SPD тип 1, згідно IEC 61643-11 для зони від 0 до 1(LPZ) згідно концепції зон блискавкозахисту IEC 61313-1 або VDE 0185-305 (ДСТУ EN 62305)

• Складається з основи та змінної вставки
• Витримуваний струм 50 кА (10/350 мкс) на полюс
• Рівень захисту < 2,0 кВ
• Здатність до гасіння супроводжуючих струмів мережі 25 кА
• В комплект входять захисні ковпачки для маркування підключень
• В закритому корпусі для уникнення іскріння; можливе встановлення в стандартних розподільчих щитах

Застосування: Промислові об'єкти; згідно директиві VDE-AR-N 4100 можна встановлювати перед лічильником

Примітка: для координації з типом 2 довжина кабелю має бути не менше 5 м.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Будапешт, Угорщина
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Євразійська відповідність
  • Система 230/400 В
  • Захисний прилад відповідно вимог DIN EN 61643-11 або IEC 61643-11
  • Перехід LPZ з 0 на 1
Технічні дані

Варіанти підключення

SPD згідно UL 1449 Тип 1
SPD згідно з IEC 61643-1 клас I
Імпульсний струм блискавки (10/350) [загальний] 50 kA
Імпульсний струм блискавки (10/350 мкс) 50 kA
Версія для вибухонебезпечних зон ні
Виконання полюсів 1

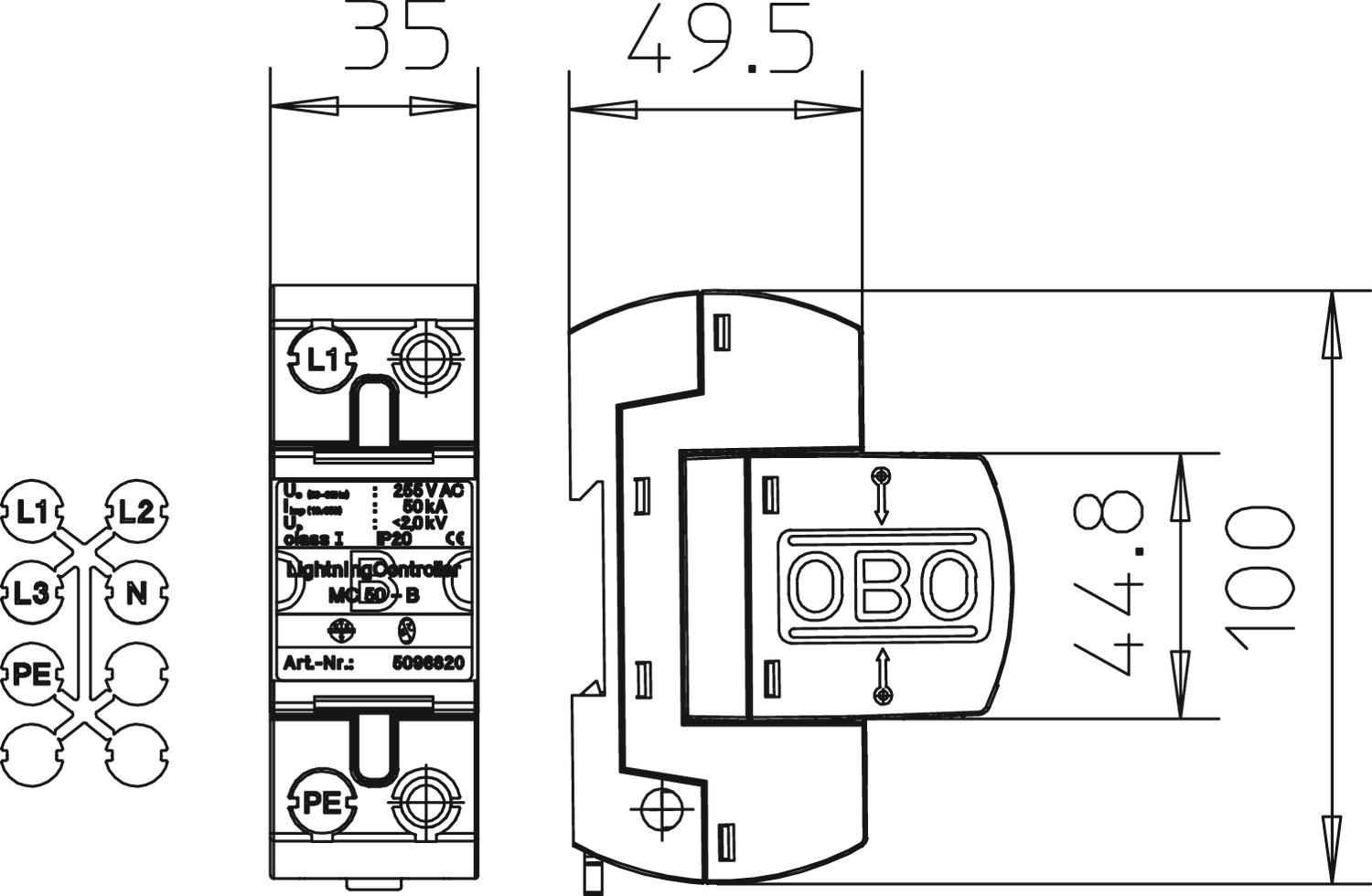

Висота 69 mm
Дистанційна сигналізація ні
Довжина 100 mm
Здатність до гасіння супроводжуючого струму (eff) [N-PE] 10 kA
ЗЗБ 0→1
Клас вимог згідно EN 61643-11 Тип 1
Клас випробування, тип 1 так
Конструкція 1-полярний комплектний; 255V
мін. робоча температура -40 °C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 10 mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами) 50 mm²
Макс. захист від надструмів зі сторони мережі 500
макс. робоча температура 85 °C
Максимальна робоча напруга AC 255 V
Максимальне запобігання 500 A
Номінальна напруга AC (50/60 Гц) 230 V
Номінальний розрядний струм (8/20 мкс) 50 kA
Продувний ні
Рівень захисту IP20
Розмір 255V
Сигналізація на прилад немає
Спосіб монтажу DIN рейка, 35 мм
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі 25 kA
Стійкість до короткого замикання 25 kA
Сумарний розрядний струм (8/20 мкс) 50 kA
Тип лінії для пристрою захисту від високої напруги Лінія електропередачі AC
Тип мережі Прочее
Час реагування <100 ns
Ширина 35 mm
Усі типи

Усі типи

Тип Арт. № Кількість мін. тов. од.
MC 50-B VDE 5096847
1 Штука
