Блок-секція з місцем для встановлення GES4, висота 100-150 мм 473 | 400 | 100 | 150 | квадратний

Блок-секція з місцем для встановлення GES4, висота 100-150 мм

Арт. № 7424920 | EAN 4012195245216

Арт. № / Тип	7424920 / OKA-W A 10050 4

Довжина	473 mm

Ширина	400 mm

Мін. висота каналів	100 mm

Макс. висота каналів	150 mm

Монтажний отвір	квадратний

Опис продукту

Опис продукту

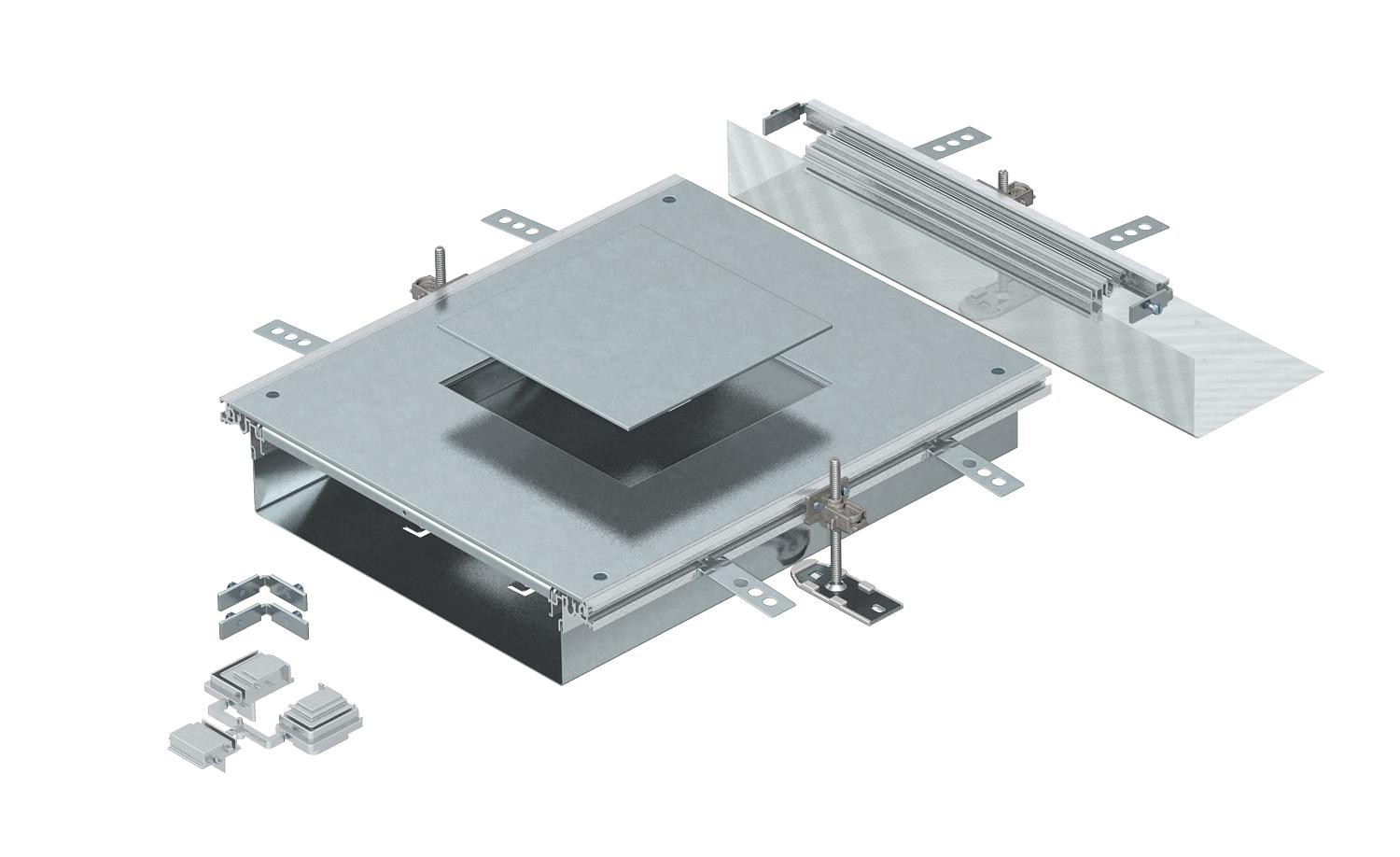

Блок-секція підлогового кабельного каналу з кришкою для встановлення розеткового люка номінального розміру 4. Складається з основи каналу (підлоговий профіль з боковими та контактними профілями покриття підлоги), кришки каналу з глухим монтажним отвором і торцевою заглушкою каналу. В комплект поставки входять 3 монтажні кронштейни з регулюванням висоти, 3 анкери для стяжки, 1 супорт-планка для з'єднання кришок та 1 монтажний комплект для кутової гілки

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	ні
від’єднувальний	ні
Довжина	473 mm
З відкритим з'єднанням	так
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість отворів для монтажу	1
Кришка для кріпильного отвору	так
Кришки	1
Мін. висота каналів	100 mm
Мін. зона згладжування	100 mm
Мінімальна висота монолітної підлоги	100
Макс. висота каналів	150 mm
Макс. зона згладжування	150 mm
Матеріал	Сталь

Можливість встановлення ущільнювача	так
Монтажний отвір	для розеткового люку
Монтажний отвір	квадратний
Монтажний отвір для підлогового боксу	ні
Номінальний розмір монтажних основ	4
Основа для стійки	ні
Підходить для встановлення на рівні підлоги	так
Підходить для компенсатора	ні
Підходить для підлогового каналу під стяжкою	ні
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра

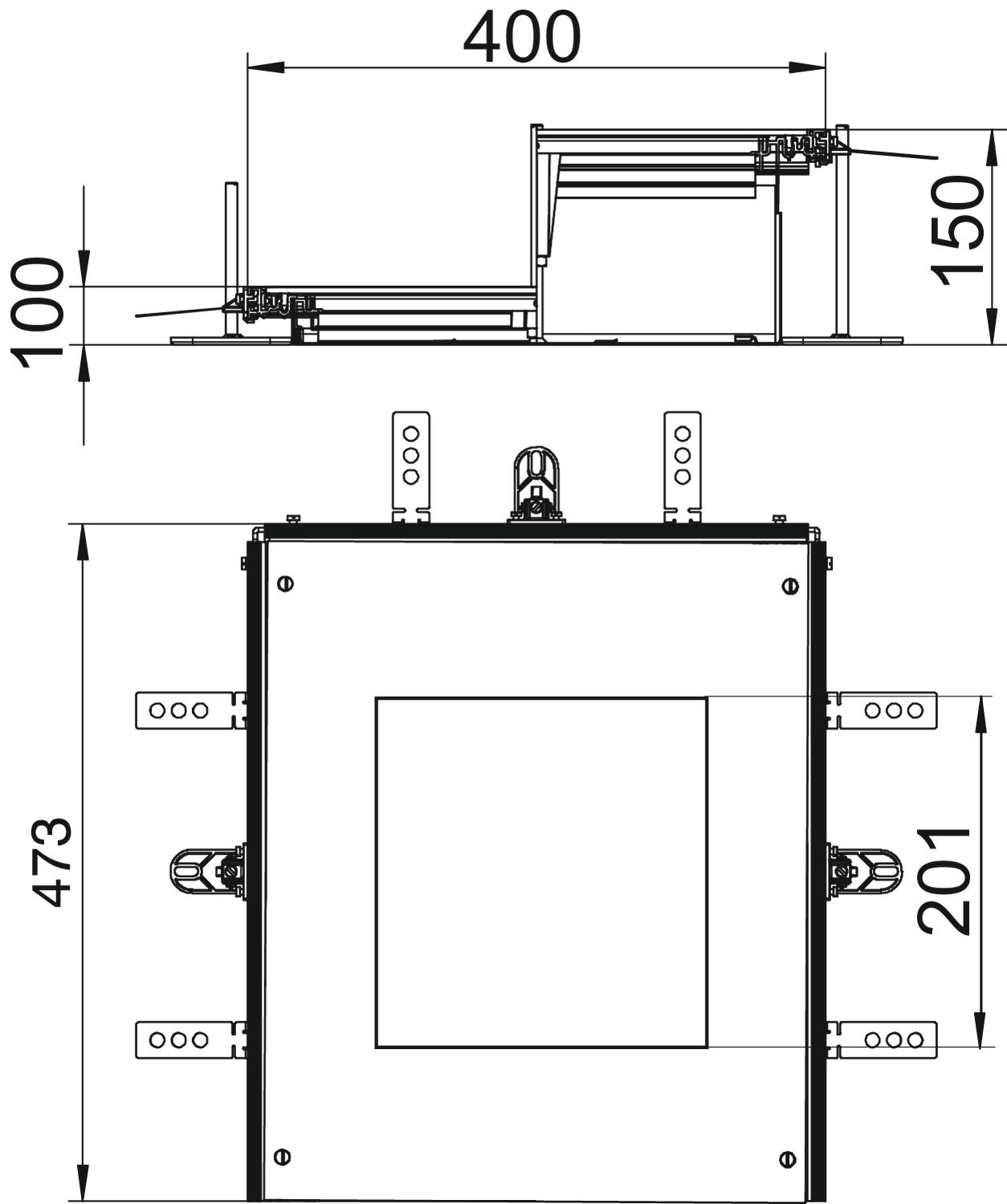

Розмір A	400 mm
Розмір a	201 mm
Розмір h	100 mm
Товщина покривного матеріалу	4
Ширина	400 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Монтажний отвір	Арт. №	Кількість	мін. тов. од.
OKA-W A 10050 4	473 mm	400 mm	100 mm	150 mm	квадратний	7424920	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Квадратний розетковий люк для висоти стяжки 55 мм	GES9 55U V 7011	7405037	Штука	1 Штука
Квадратний розетковий люк для висоти стяжки 55 мм	GES9 55U V 9011	7405039	Штука	1 Штука
