Примітка. Цей артикул виведено з виробництва.
Балковий тримач, з отвором для кріплення | | | | | 38 | 47 | 14 | 20
morepic-1 morepic-2 video-1

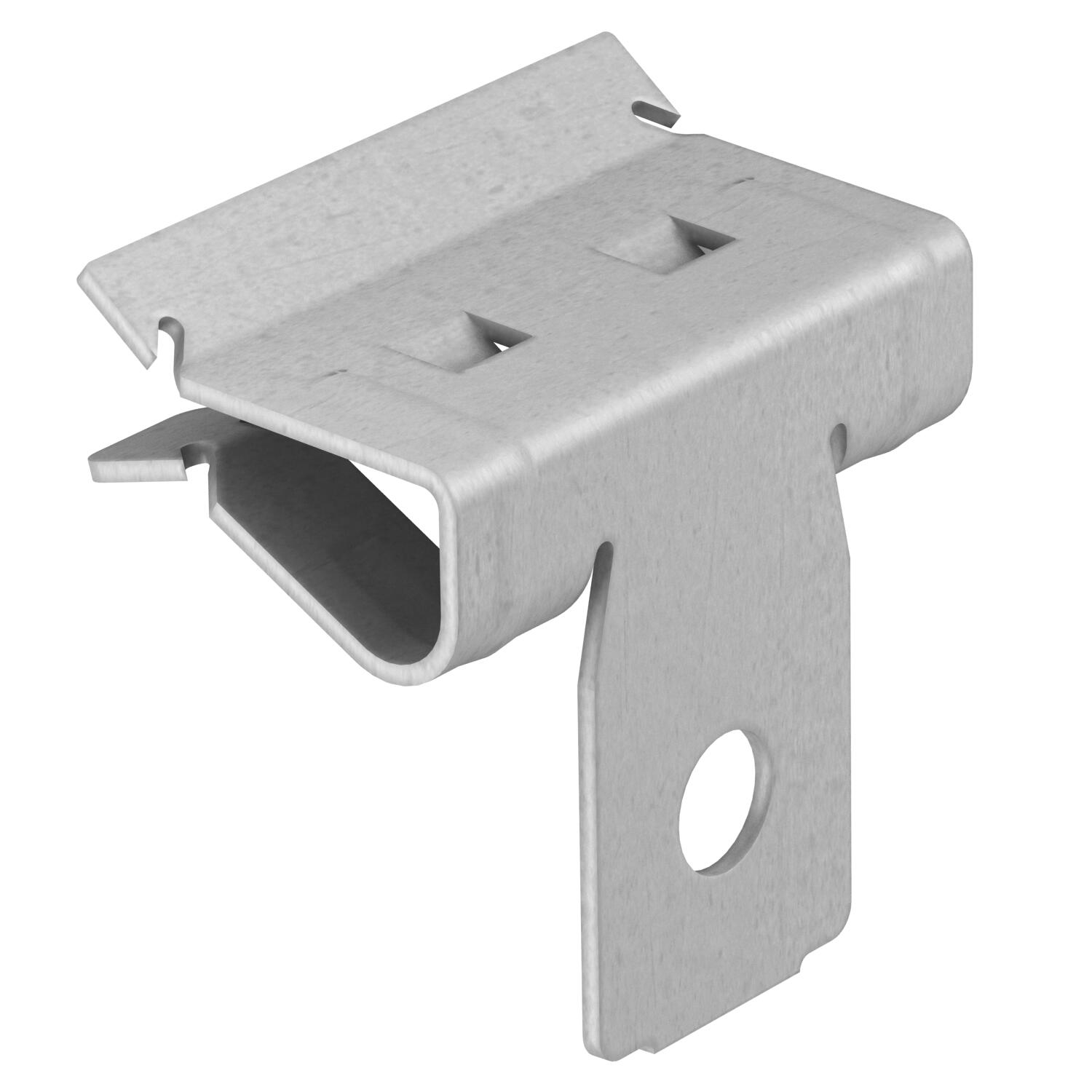

Балковий тримач, з отвором для кріплення

Арт. № 1483607 | EAN 4012196502196

Опис продукту
Опис продукту
Балковий тримач з кріпильним отвором як окреме кріплення на балці.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

Вид кріплення затискати
Граничне навантаження 0,95 kN
Мін. ширина фланця F 14 mm
Макс. ширина фланця F 20 mm
Матеріал Сталь
На шарнірах ні
Отвір для кріплення 6,5 mm
Покриття Цинк-ламелеве покриття
Регулюється шарніром ні

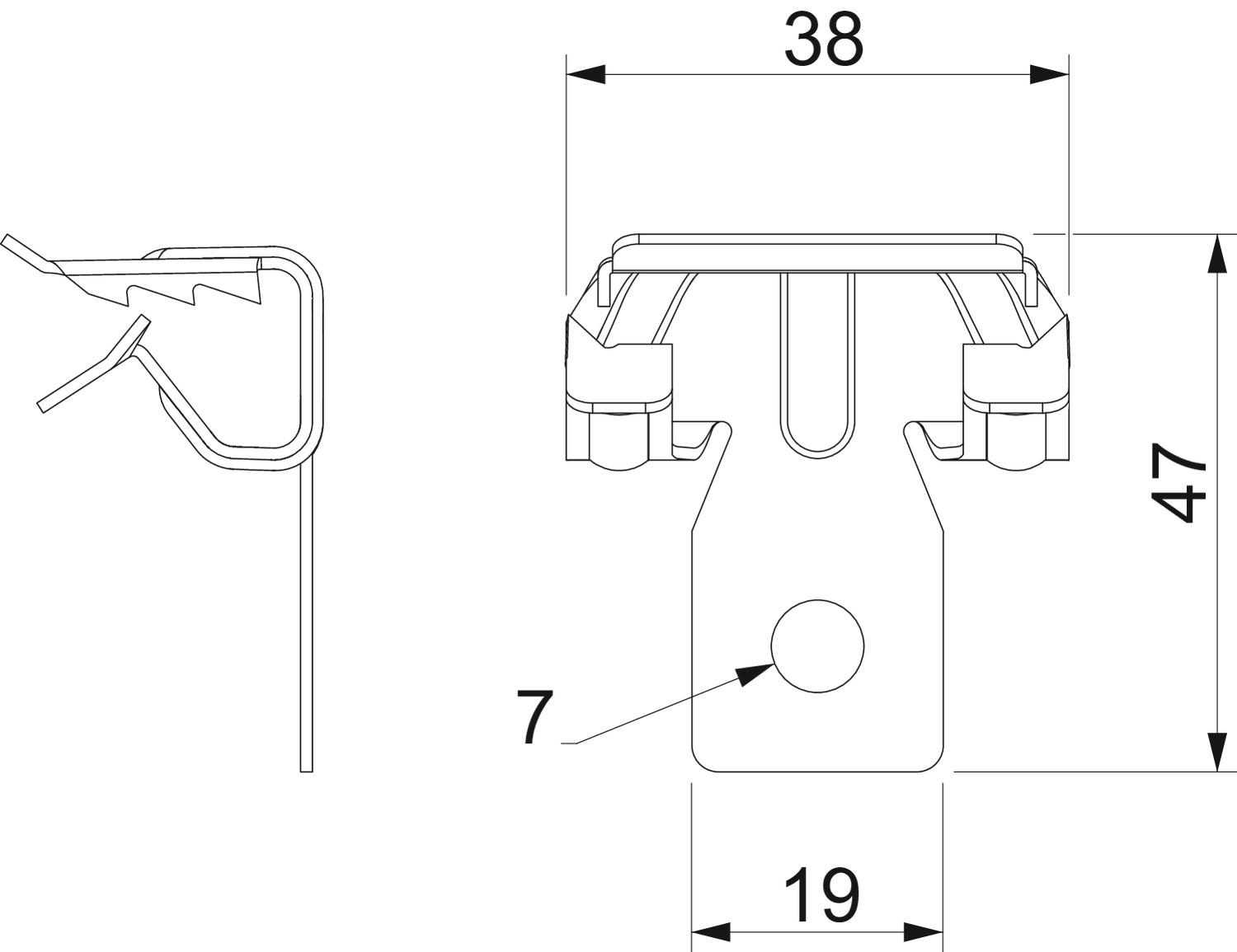

Розмір 14-20mm
Розмір B 38 mm
Розмір L 47 mm
Розмір е 7 mm
Тип/деталь підключення Отвір
Усі типи

Усі типи

Тип Розмір B Розмір L Мін. ширина фланця F Макс. ширина фланця F Арт. № Кількість мін. тов. од.
BCVH 2-4 28,5 mm 27 mm 2 mm 4 mm 1483601
100 Штука
BCVH 4-8 38 mm 39 mm 4 mm 8 mm 1483603
100 Штука
BCVH 8-14 38 mm 41 mm 8 mm 14 mm 1483605
100 Штука
BCVH 14-20 38 mm 47 mm 14 mm 20 mm 1483607
100 Штука
