Багатофункціональний з’єднувач FT

Арт. № 6225770 | EAN 4012196443390

110 mm
1,5 mm
Сталь
гарячецинкований
Опис продукту
Опис продукту
Багатофункціональний з’єднувач для з’єднання кабельрострів із висотою борта 110 мм. Можливі симетричні й асиметричні переходи, плавні вигини від 0 до 60° та відгалуження.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Кабельростр, висота сторони 110 мм
Технічні дані

Технічні дані

Вертикальний шарнірний з’єднувач ні
Висота 110 mm
Горизонтальний шарнірний з’єднувач ні

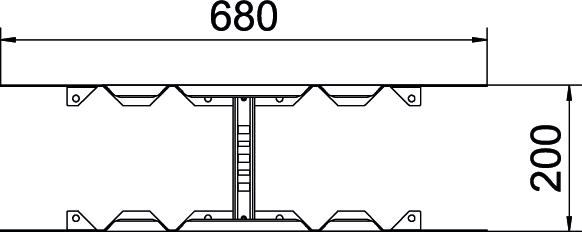

Довжина 680 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція Поздовжній і кутовий з’єднувач
мін. підходить для ширини кабеленесучих систем 200 mm
макс. підходить для ширини кабеленесучих систем 200 mm
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Підходить для висоти системи прокладання кабелю 110 mm
Підходить для дротяного лотка ні
Підходить для кабельного лотка ні
Підходить для кабельростру так
Покриття гарячецинкований
Розмір 110x200
Розмір B 200 mm
Тип з’єднання Болтовий з’єднувач
Товщина 1,5 mm
Ширина 200 mm
Усі типи

Усі типи

Тип Ширина Висота Розмір B Товщина Матеріал Покриття Арт. № Кількість мін. тов. од.
LMFV 1120 FT 200 mm 110 mm 200 mm 1,5 mm Сталь гарячецинкований 6225770
1 Штука
LMFV 1130 FT 300 mm 110 mm 300 mm 1,5 mm Сталь гарячецинкований 6225772
1 Штука
LMFV 1140 FT 400 mm 110 mm 400 mm 1,5 mm Сталь гарячецинкований 6225774
1 Штука
LMFV 1145 FT 450 mm 110 mm 450 mm 1,5 mm Сталь гарячецинкований 6225776
1 Штука
LMFV 1150 FT 500 mm 110 mm 500 mm 1,5 mm Сталь гарячецинкований 6225778
1 Штука
LMFV 1160 FT 600 mm 110 mm 600 mm 1,5 mm Сталь гарячецинкований 6225780
1 Штука
